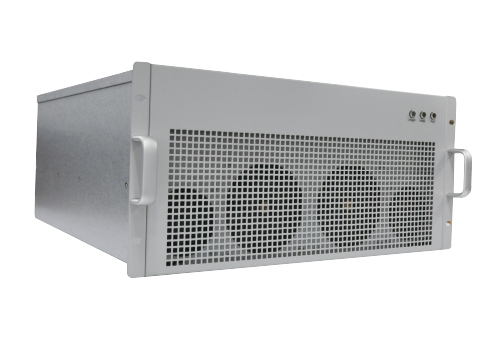

目前位置： 首页 >SVG静止无功发生器
工作原理：
主要特点
系统原理简单，动作迅速可靠，可补偿容性和感性负载，有效避免了过补和欠补
具备滤波性能，能够有效抑制电压波动于系统震荡，改善负荷三相不平衡
响应速度快、可靠性强
无需大容量的电容器和电抗器做储能元件，采用模块化设计和柜式安装，工程设计和安装工作量小
技术参数
| 额定电压 | 400、690、其他电压等级可定制 | 输出谐波电流 | ＜3% | ||
| 接线方式 | 三相三线、三相四线、单相 | 无功补偿方式 | 动态连续自动调节 | ||
| 工作频率 | 50/60+-5 | IGBT频率 | 20kHz | ||
| 功率因数 | 大于0.99，可设定 | 通讯接口 | RS485，Modbus协议 | ||
|
|
响应时间 | ＜15ms | 环境温度 | -20℃~+55℃ | |
| 谐波滤除 | 有，可设定 | 相对湿度 | 最大95%RH（无凝露） | ||
| 过载保护 | 自动限流在100%额定输出 | 海拔高度 | 4000m以下（1500m以上按国际规定进行折算） |
产品型号
| 型号 | 补偿容量 | 电压等级 | 安装方式 |
| JE-SVG-50-4L-400V/690V | 50 | 400/690 | 壁挂/机架 |
| JE-SVG-100-4L-400V/690V | 100 | 400/690 | 壁挂/机架 |
| JE-SVG-150-4L-400V/690V | 150 | 400/690 | 壁挂/机架 |
| JE-SVG-200-4L-400V/690V | 200 | 400/690 | 壁挂/机架 |
| JE-SVG-250-4L-400V/690V | 250 | 400/690 | 壁挂/机架 |
| JE-SVG-300-4L-400V/690V | 300 | 400/690 | 壁挂/机架 |
技术参数：
